技術&ソリューション 圧入ケーソン アーバンライナー工法
都市型多目的圧入工法

アーバンライナー®工法

適用圧入径 φ4.0M~8.0M程度
適用圧入深度 60M
(立坑・井戸)

NETIS 登録番号 KT-160002-A

詳細はコチラ
アーバンライナー工法

アーバンライナー工法とは

アーバンリングの特徴はそのままに、 圧倒的短工期を実現したRC本体構造です。

アーバンライナー工法の3大特徴

型枠製作不要。二次構築不要で、超短工期

RC構造で本体利用が可能

リング間継手はワンパス継手で、施工時間が短縮

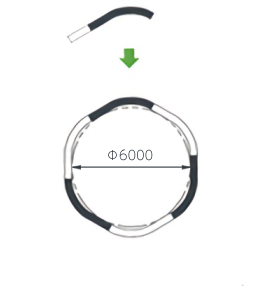

可変型枠の採用

可変部を調整することにより、基本型枠で4m~8mの内径用ピースを製作します。

Φ4mピース

可変型枠説明図

Φ6mピース

可変型枠説明図

Φ8mピース

可変型枠説明図

アーバンライナーピース

可変型枠説明図

型枠

可変型枠説明図

組立

可変型枠説明図

サポートシステム

圧入工事における様々な問題を解決

圧入工事における、様々な問題を解決すべく、加藤建設独自の視点にて検討開発したサポートシステムです。
圧入技術の根幹となるジャッキシステムから、硬質地盤対応に至るまで、あらゆるニーズに対応すべく、私たちは日々努力を重ねています。

グリップジャッキ

グリップジャッキ

高性能ジャッキ及び制御システムにより、高精度な施工を実現。

拡縮自在掘削システム

拡縮自在掘削システム

硬質地盤から普通土まで、可動翼により安定した掘削が可能。

【低排土式】先行削孔工法

【低排土式】先行削孔工法

コンパクトで低コストな先行削孔技術を独自開発。
